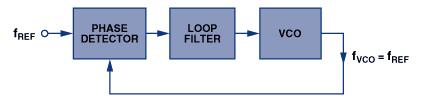

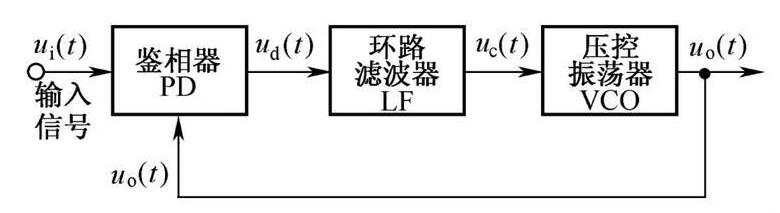

　　鎖相環（PLL）是電子設備中最早的反饋電路之一，在上個世紀70年代到80年代間，PLL已經成為了定時電路的主要動力，PLL能夠與基頻同步，并將頻率乘以更高的值，從而提供靈活性和定時精度。并且對于PLL供應商敏捷性的問題給解決了商業周期帶來的挑戰。以及在高頻操作下可提高系統性能。我們來一起看一下對于PLL石英晶體振蕩器所帶來的優點有哪些。

　　首先，任何石英晶體振蕩器的制造開始都是從生長和切割石英坯料的步驟開始的。與之相關的需要較長交期需要提前是不可以避免的，通常達到12-16周，如果不能準確的知道所需要的振蕩器頻率就無法正常的開始生產。每顆石英晶體振蕩器的制作都必須精確的切割每個毛坯以滿足最終頻率所需的尺寸。如果是生產周期長，則需要進行分段和長期的預測。在石英晶體工藝較長的提前下是無法輕易處理預測誤差，突然上午需求或者輸出頻率要求的變化。

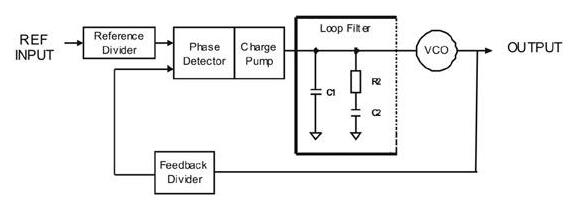

　　針對上面的那個問題，在石英晶體振蕩器加入PLL之后便解決了這個問題。通過使用PLL輸出頻率可以在制造過程結束時編程，與石英諧振頻一系列未編程的石英坯料來實現。這些坯料可以在幾周的短時間生產窗口內解決大量需求或者頻率要求的變化。但在當今瞬息萬變的商業環境中，供應鏈敏捷性可能意味著捕捉業務或者完全錯過窗口之間的差異。

　　在高性能系統受益于更高頻率的參考時鐘，然而，石英晶體諧振器存在實際的頻率限制。專為更高頻率設計的空白，特別是250MHZ以上的空白。比標準的低頻技術要薄的很多。薄切坯料容易碎，難以在高產量下生產，并且通常產量會比較低，另外，工作頻率高達1GHZ的石英坯料不能用當今的技術制造。
　　現如今PLL的加入使得這些問題得以解決，因為它們可以將石英的基頻乘以任何值。在振蕩器中使用PLL可以使用標準石英技術生成高頻，避免使用薄切倒的臺面或者其它精品石英設計。這個沒有理論上的限制，它可以歸結為噪聲性能和功耗權衡。

但隨著硅電路的改進，PLL電路的頻率范圍，功耗和噪聲性能在通信和RF等高帶寬應用中變得更具有吸引力。系統設計人員能夠在使用成熟的晶體技術的同時，改善數據鏈路的完整性并降低高性能系統的誤碼率。現如今的許多時鐘電路都利用了PLL，與標準的晶體振蕩器相比，具有內置PLL的石英晶體振蕩器具有擴展的頻率范圍和更短的前置時間和可制造性。利用當今先進的PLL技術，噪聲性能幾乎沒有任何折衷。沒有系統是完美的，甚至PLL也有一些缺點。在這種情況下，有兩個最突出。首先，PLL將其自身固有的噪聲引入時鐘信號。其次，每個PLL級消耗功率可能增加總功率要求并且通常也增加成本。然而基于PLL的振蕩器的好處通常可以克服其成本。
　　大多數的PLL電路的功耗隨著每一代而下降。滿足快速移動業務周期和提高整體系統性能的供應鏈敏捷性是使用基于PLL的石英晶體振蕩器的兩大優勢。基于PLL的石英晶體振蕩器對噪聲和功率性能的影響極小，具有極佳的價值。在高性能系統中使用其它類型的振蕩器幾乎沒有其它別的理由。
