ARGO晶振 ARGO晶振公司是專業提供和設計波段頻率控制設備和微波無線通信零部件.我們還分銷日本,歐洲和美國的一些知名品牌零部件.我們致力于發展與計算機,IT和無線通信公司無任何界限的信息時代.我們秉承經營者的踏實,誠懇的態度,互惠互利的精神,實現共贏的目標,以誠信為本,誠信為本,公平交易為宗旨,以誠信,勤勉,誠信,精神質量第一,客戶滿意的經營理念,將以優良的產品質量,優惠的價格,優質的服務與您建立長期穩定的合作關系,共創輝煌事業.
- 產品型號：70229107
- 晶振頻率：10~52MHZ
- 晶振尺寸：2.5x2.0mm
- 產品應用： Diodes百利通晶振,JT255溫補晶振,JT255CF0026.000000晶振,JT255BI0032.000000有源晶振，JT255TCXO系列是一款高性能溫補晶體振蕩器，具有限幅正弦波輸出，工作電源電流非常低。它支持各種電源電壓、穩定性和其他特性。...
-

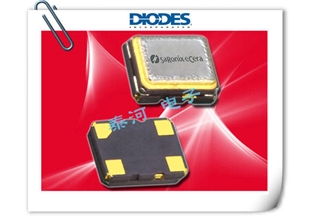

Diodes百利通晶振,JT255溫補晶振,JT255CF0026.000000晶振
.jpg)

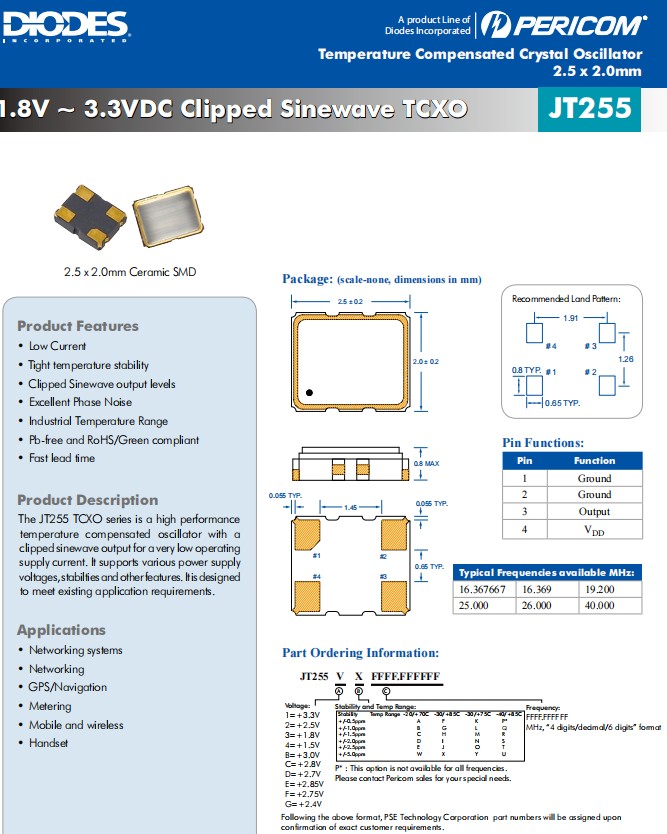

Diodes百利通晶振,JT255溫補晶振,JT255CF0026.000000晶振,JT255BI0032.000000有源晶振，JT255 TCXO系列是一款高性能溫補晶體振蕩器，具有限幅正弦波輸出，工作電源電流非常低。它支持各種電源 電壓、穩定性和其他特性。它旨在滿足現有的應用需求，具有低電流，低抖動，低功耗，嚴格的溫度穩定性，削波正弦波輸出電平，出色的相位噪聲，工業溫度范圍，無鉛且符合RoHS/Green標準，快速交貨時間，應用于網絡系統，網絡 全球定位系統/導航，計量，移動和無線，智能手機等。
Diodes百利通亞陶晶振公司的總部位于美國德克薩斯州的密爾皮特斯，主要生產石英晶振，石英晶體諧振器，無源晶振，有源晶振，壓控振蕩器，壓電石英晶體元器件、壓電石英晶體、有源晶體等水晶組件以及二極管、整流橋、晶體管、場效應管等等.還包括電源管理設備,如LED驅動、交直流轉換器和控制器,電源開關和線性穩壓器和電壓參考特殊功能的設備,如USB電源開關、負荷開關、電壓主管,和馬達控制器.
Diodes晶振所生產的石英晶振，貼片晶振，無源晶振，有源晶體振蕩器，壓電石英晶體元器件、壓電石英晶體、有源晶體廣泛應用于智能設備,汽車電子，無線通訊，網絡通信,精密儀器，GPS衛星，網絡控制器，全球GPS定位系統等領域.工程、銷售、倉儲和物流辦事處設在臺北,香港、曼徹斯特、上海、深圳、中國、韓國、慕尼黑、德國、以及世界各地的支持辦事處.
Diodes百利通亞陶晶振公司的產品符合歐盟環保要擁有c-tpat認證,所擁有的制作設備獲得qs-9000、ISO-9001:2008、ts16949:02和ISO14001認證,足以見得戴奧德斯公司一流的生產技術以及先進的設備和服務管理體系.
Diodes的石英晶體振蕩器是低抖動、極穩定的振蕩器模塊,結合了通過認證的石英晶體諧振器技術,以及 PERICOM 最先進的頻率 IC 技術.我們的振蕩器具備 CMOS/TTL、LVPECL 或 LVDS 輸出邏輯,針對各種產品應用的總精確度可達 ±20 ppm,包括 WiFi、WiMax、PON 及相關電信標準（例如 SONET/SDH）.此外,部分振蕩器產品具備電壓控制功能,可調整用于數據訊號擷取、頻率時序重排和抖動衰減,或頻率合成的輸出頻率內電路.
| Parameter | Min. | Typ. | Max. | Units | Notes | |
| Output Frequency | 10 | 52 | MHz | |||
| Supply Voltage | 1.8 | 3.3 | V | See ordering options, VDD ±5% | ||
| Supply Current | 1.5 | mA | Output Frequency ≤ 30 MHz | |||
| 2 | mA | Output Frequency > 30 MHz | ||||
| Output Voltage Level | 0.8 | 1.4 | V | Pk-Pk | ||
| Output Load | Resistance | 9 | 10 | 11 | kΩ | |
| Capacitance | 9 | 10 | 11 | pF | ||
| Frequency Stability | vs Temperature | ±0.5 | ±5.0 | ppm | See ordering options | |
| vs Load | ±0.2 | ppm | ±10% load change | |||
| vs Voltage | ±0.1 | ppm | ±5% supply voltage change at typical load | |||
| Static Temperature Hysteresis | ±0.6 | ppm | ||||
| FrequencyAging | ±1.0 | ppm | First year, +25°C | |||
| Frequency ToleranceAfter Two Reflows | ±2.0 | ppm | @ +25°C±3°C after one hour recovery | |||
| Harmonics | -8 | dBc | ||||
| Operating Temperature Range | -40 | 85 | °C | See ordering options | ||
| Storage Temperature Range | -40 | 85 | °C | |||
| Phase Noise at 1KHz offset | -135 | -140 | dBc/Hz | At 26MHz | ||
| Start up Time | 2 | ms | ||||
.jpg)
.jpg)
Diodes百利通晶振,JT255溫補晶振,JT255CF0026.000000晶振,JT255BI0032.000000有源晶振
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
.jpg)
Diodes百利通晶振,JT255溫補晶振,JT255CF0026.000000晶振,JT255BI0032.000000有源晶振，深圳泰河電子公司主要生產產品為全系列石英晶體振蕩子即：石英晶體諧振器，(DIP晶體和SMD晶體).石英晶體振蕩器(SMD OSCILLATOR) 和石英晶振控制振蕩器(SMD晶體VCXO壓控晶振) .泰河電子公司擁有超過10年以上的生產經驗.秉持著持續開發與專業技術支持.提供使用者最佳的解決方案及最好的服務品質.產品廣泛用于移動通訊機,數字電視,計算機周邊產品,數碼產品,GPS,通信基站.等高科技產品.其中我司的SMD陶瓷中頻濾波器,SMD陶瓷諧振器等晶振,在通訊機和高檔次游戲機上使用時與日本村田（MURATA）公司性能兼容,體積小,高性能,超薄型.我們擁有日本先進生產技術和技術人員,從韓國SANSUNG公司,SUNIC公司,日本HAMAI公司引進劃片,成模,研磨,檢測.等高精密的自動設備,構造成現代化完美的機械化生產線,從而提高了產品合格率、可靠性、一致性，成本大大降低.同時,我們還擁有一支服務誠懇,兢兢業業,及具競爭意識的銷售團隊,產品主要銷往新加坡,馬來西亞,巴西,澳大利亞,美國,加拿大等國家.我們的銷售與生產完美的融為一體.
