首頁進口晶振百利通亞陶晶振,FW2016mm貼片晶振,美國進口品牌,UW石英晶振,FW1600008

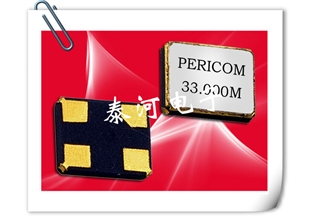

百利通亞陶晶振,FW2016mm貼片晶振,美國進口品牌,UW石英晶振,FW1600008

產品型號：FW-2016
晶振頻率：20.000~60.000MHZ
晶振尺寸：
產品應用： 亞陶科技成立于西元2000年7月，"FW1600008"提供客戶高效能與高穩定度頻率解決方案，在晶振產業中已廣受好評。主要生產表面黏著式(SMD)石英晶體系列產品，應用于資訊、通訊、醫療、安控、汽車與消費性電子等產業。亞陶...

　　亞陶科技成立于西元2000年7月，提供客戶高效能與高穩定度頻率解決方案，在"FW1600008"晶振產業中已廣受好評。主要生產表面黏著式 (SMD) 石英晶體系列產品，應用于資訊、通訊、醫療、安控、汽車與消費性電子等產業。
　　百利通亞陶晶振科技是美商Pericom集團 (NASDQ: PSEM) 的子公司，在2010年，亞陶科技正式更名為「百利通亞陶科技股份有限公司」，公司英文名字則是PSE Technology Corporation，(PSE是擷取母公司Pericom與品牌名Saronix Ecera的第一個字母而組成)。SaRonix-eCera仍為Pericom公司頻率控制產品"FW1600008"的品牌。

　　型號:FW
　　頻率:20.000~60.000MHZ
　　尺寸:2.0*1.6*0.45mm
　　負載:8 to 20PF(可指定)
　　工作溫度:-20~+70℃（常規）
　　包裝數量：3000pcs/reel

　　百利通亞陶晶振出自于臺灣,FW2016mm貼片晶振是Pericom公司專家所設計出的一款小型化晶振,我們是一家專為計算,通訊與消費產品市場提供石英晶振的廠家,我們為高帶寬連接技術所引起的挑戰提供了系統設計解決方案,小尺寸的貼片石英晶振，目前生產上采用了高技術的封裝模式，光刻石英晶片技術，"FW1600008"并且通過結合以往低速滾筒倒邊去除晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶片的邊緣效應不能去除，而晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定.

晶振各項參數	符號	FW貼片晶振參數規格說明	需知條件
額定頻率范圍	f_nom	20.000MHz ~ 60.000MHz	基頻對于超出標準的規格說明，請聯系我們以便獲取相關信息。
儲存溫度	T_stg	-40°C ~ +85°C	裸存
工作溫度	T_use	-20°C ~ +70°C or -30°C ~+85°C
激勵功率	DL	10µW typ.(100µW Max.)	推薦:1µW ~ 100µW
頻率公差	f_tol	±50 × 10-6 (標準), (±15 × 10-6 ~ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明，請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±10 ppm,±20 ppm,±30 ppm或±50 ppm(-20 + 70°C) ±30 ppm或±50 ppm(-40 + 85°C)	對于超出標準的規格說明，請聯系我們以便獲取相關的信息。
負載電容	CL	7pF ~ 32pF	對于超出標準的規格說明，請聯系我們以便獲取相關的信息。
串聯電阻（ESR）	R1	如下表所示	-40°C to +85°C, DL = 100µW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

設計振蕩回路的注意事項　　

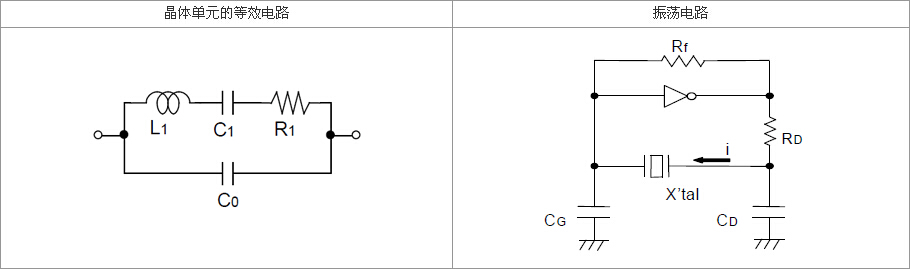

1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率，"FW1600008"其計算公式如下：
　驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

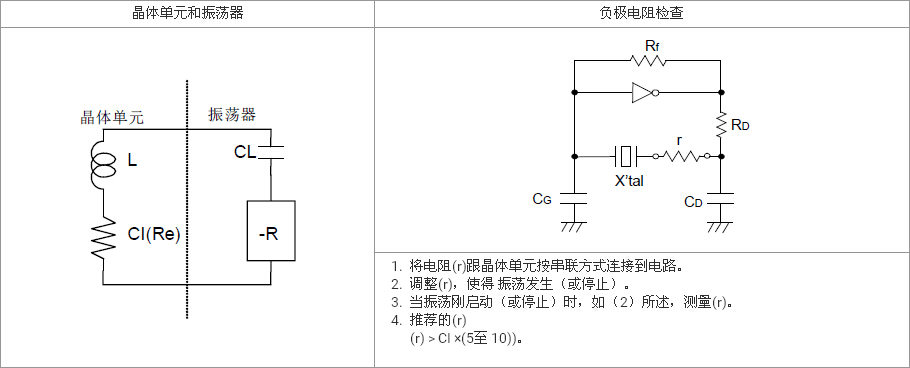

2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

3. 負載電容
如果振蕩電路中負載電容的不同，"FW1600008"可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

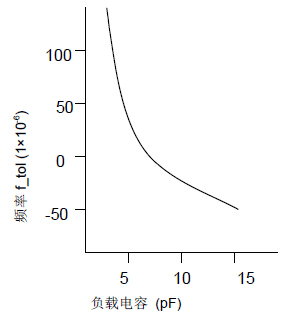

頻率和負載電容特征圖器

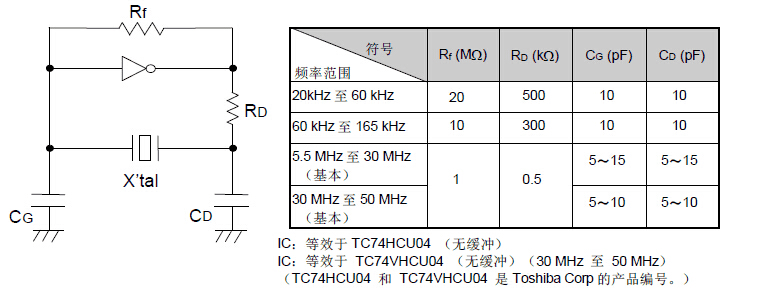

振蕩回路參數設置參考
