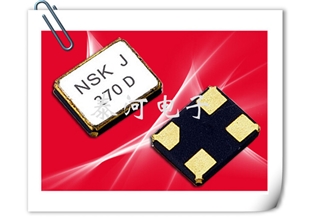

首頁進口晶振2520小體積晶振,臺灣進口晶振NXL-22,NSK晶振代理

2520小體積晶振,臺灣進口晶振NXL-22,NSK晶振代理

產品型號：32765524
晶振頻率：12.000~50.000MHZ
晶振尺寸：
產品應用： 2520小體積晶振,臺灣進口晶振NXL-22,NSK晶振代理泰河電子提供,2520封裝的小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術

　　2520小體積晶振,臺灣進口晶振NXL-22,NSK晶振代理泰河電子提供,2520封裝的小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良。,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

晶振各項參數	符號	NXL-22參數規格說明	需知條件
額定頻率范圍	f_nom	12.000MHz ~ 50.000MHz	基頻對于超出標準的規格說明，請聯系我們以便獲取相關信息。
儲存溫度	T_stg	-40°C ~ +85°C	裸存
工作溫度	T_use	-10°C~ +60°C,-20°C~ +70°C
激勵功率	DL	1uW ~ 100uW or special	推薦:1µW ~ 100µW
頻率公差	f_tol	±50 × 10-6 (標準), (±15 × 10-6 ~ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明，請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±10× 10-6/-25°C ~ +70°C	對于超出標準的規格說明，請聯系我們以便獲取相關的信息。
負載電容	CL	6~32pF	對于超出標準的規格說明，請聯系我們以便獲取相關的信息。
輸出電平		CMOS
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

　　晶振產品使用每種產品時,請在產品規格說明或產品目錄規定使用條件下使用。因很多種產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
　　晶體產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的產品.但是為了產品的品質和可靠性,必須在適當的條件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任。
　機械振動的影響
　　當石英晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
　設計指導
　(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

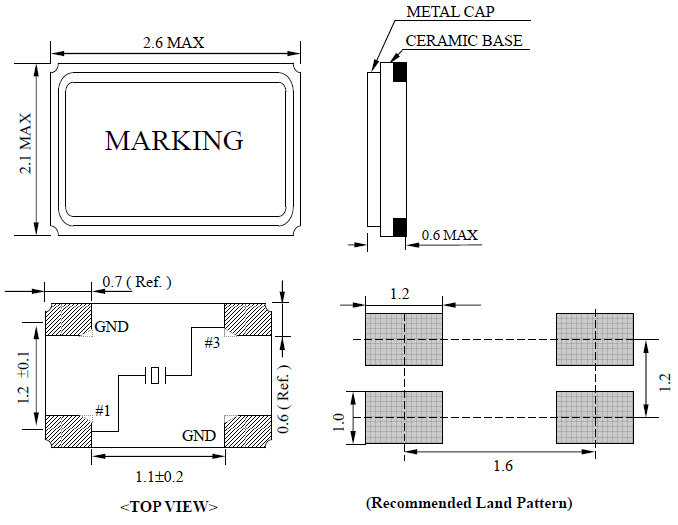

　(2) 在設計時請參考相應的推薦封裝。
　(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
　(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
