首頁歐美晶振 Rubyquartz晶振Rubyquartz晶體,貼片晶振,RT3215晶振,RT4115晶振

Rubyquartz晶體,貼片晶振,RT3215晶振,RT4115晶振

產品型號：81000583
晶振頻率：32.768KHZ

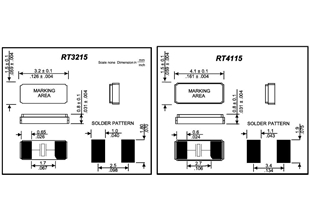

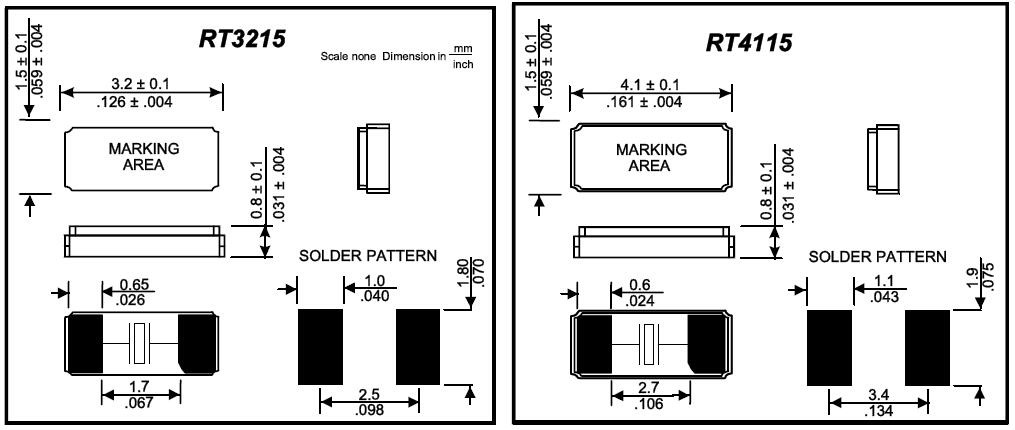

晶振尺寸：3.2*1.5*0.8mm 4.1*1.5*0.8mm
產品應用： 低頻晶振可從32.768KHZ起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q2...

　　Rubyquartz晶體,貼片晶振,RT4115晶振，沖突金屬：作為晶振頻率控制產品的供應商，RUBY QUARTZ在我們生產的產品中使用某些金屬。雖然RUBY QUARTZ要求所有供應商遵守電子行業行為準則，并且僅從環境和社會責任供應商處采購材料，但我們認識到涉及某些金屬的復雜供應鏈，并已采取措施確保我們購買的原始金屬做不是源于沖突地雷。“沖突采礦”和“沖突金屬”是指非洲控制非洲剛果民主共和國東部地區的一些地雷。電子工業使用某些類型的金屬，其中一些可能從這些礦山獲得的礦物中提煉。可能來自沖突地雷的主要礦物和金屬是：錫石（錫）；金；鈷；Col鉭鐵礦石（鈮和鉭）；黑鎢礦（鎢）；Pyrochlore（鈮）。
RUBY QUARTZ晶振廠家使用的金屬是錫和金。錫用于某些銅合金端子，一些鍍層和焊料，而金用于某些端子和金電極的鍍層。RUBY QUARTZ不直接購買任何其他列出的礦物和金屬（鈷，鈮，鉭和鎢），因此我們將重點放在錫和金供應商身上。RUBY QUARTZ要求所有供應商都遵守電子行業行為準則。由于這些金屬的供應鏈很復雜，我們要求我們的錫和金供應商將這些金屬追溯到其來源，并在使用任何沖突地雷時采取糾正措施。RUBY QUARTZ及其供應商不會故意使用從沖突礦場獲得的任何原始錫或黃金，并會定期詢問供應商，以確認我們的要求得到滿足，以幫助確保供應鏈中所有工人的健康和安全。

　　低頻晶振可從32.768KHZ起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

Rubyquartz晶振規格	單位	RT3215晶振,RT4115晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	‐40°C - +85°C	裸存
工作溫度	T_use	‐40°C - +85°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6 (標準), (±10× 10^-6 ～ ± 20 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.lida00.cn
頻率溫度特征	f_tem	±20 × 10^-6/25°C	超出標準的規格請聯系我們.
負載電容	CL	12.5PF，9PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

    3215進口晶體在自動安裝時的沖擊
    自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保晶體產品未撞擊機器或其他電路板等。
    每個封裝類型的注意事項
    （1）陶瓷包裝3.2*1.5mm晶振產品與SON產品
    在焊接陶瓷封裝產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后，彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時，務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
    陶瓷包裝產品，Rubyquartz晶體,貼片晶振,RT3215晶振,RT4115晶振
    在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時，在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。
    （2）陶瓷封裝產品
    在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時，在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。
    （3）柱面式產品
    產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂），也可能導致氣密性和產品特性受到破壞。當晶體產品的引腳需彎曲成下圖所示形狀時，應在這種場景下留出0.5mm的引腳并將其托住，以免發生分裂。當該引腳需修復時，請勿拉伸，托住彎曲部分進行修正。在該密封部分上施加一定壓力，會導致氣密性受到損壞。所以在此處請不要施加壓力。另外，為避負機器共振造成引腳疲勞切斷，建議用粘著劑將產品固在定電路板上。
    ●3215兩腳貼片晶振的安裝示例
    (4)DIP 產品
    已變形的引腳不能插入板孔中。請勿施加過大壓力，以免引腳變形。
    （5）SOJ 產品和SOP 產品
    請勿施加過大壓力，以免引腳變形。已變形的引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。

質量政策
        保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和與強生公司全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的49S假貼片晶振,石英晶體諧振器等產品生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.

1.技術支持 2.客服咨詢
全方位技術指導,專業的技術支持讓您感受專業的銷售團隊,耐心為您解答任
到前所未有的后顧無憂. 　　何疑問.讓您的消費得到保障。
3.質量保證，誠信為上　　 4.提升業績,降低成本
我司以"科技為動力,以質量求生存."為理念. 　為您的產品量身訂制,免費取樣,
　　　　　　為您做到低成本,高效率.
