首頁進口晶振日本大真空晶振KDS晶振,DSO323SK晶振,LV-PECL晶振

KDS晶振,DSO323SK晶振,LV-PECL晶振

產品型號：49866290
晶振頻率：13.5~212.5MHZ
晶振尺寸：3.2*2.5*1.2mm
產品應用： KDS晶振,DSO323SK晶振,LV-PECL晶振,企業社會責任：日本株式會社大真空KDS晶振三種信賴行為守則：可靠的人以獨立、自助、自足的努力作為基本的行動原則，我們將充分利用我們的優勢，為社會整體和接近一切真誠和熱情。可...

  KDS晶振,DSO323SK晶振,LV-PECL晶振,企業社會責任：
日本株式會社大真空KDS晶振三種信賴行為守則：
    可靠的人以獨立、自助、自足的努力作為基本的行動原則，我們將充分利用我們的優勢，為社會整體和接近一切真誠和熱情。
    可靠的晶振,石英晶振,有源晶振,壓控振蕩器,我們將幫助實現一個富裕的社會，通過優化我們的能力，開發最好的產品和服務，并提供給我們所有的客戶在世界各地。
    可靠的KDS晶振公司，我們努力履行我們的企業社會責任，通過持續的利潤，通過企業活動，遵守所有的法律法規，尊重他們的精神，注重與全球環境的和諧。
    1.我們對KDS晶振公司的管理政策、管理原則和管理措施有正確的認識，并本著KDS晶振公司和全社會的利益，不關心個人的利益和成本。
    2.我們將從觀念到問題的解決，而不受制于陳規或慣例。
    3.我們會不時與有關人士進行討論，如有需要，以方便談判的調整，并將建立良好的關系，試圖解決任何問題的誠意。
    4.我們將通過理解對方的立場，繼續說服對方，以便處理石英晶振,貼片晶振,陶瓷霧化片,石英晶體諧振器,任何疑難問題。

　KDS晶振,DSO323SK晶振,LV-PECL晶振,頻率范圍13.5~212.5MHz,厚度3.2 × 2.5× 1.2mm,應用于:車載多媒體設備等.

型號	符號	DSO323SK
輸出規格	-	LV-PECL
輸出頻率范圍	fo	13.5~212.5MHz
電源電壓	V_CC	+2.5V±0.125V/＋3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存溫度范圍	T_stg	-40~＋85℃
運行溫度范圍	T_use	-40~＋70℃, -40~＋105℃
消耗電流	I_CC	45mA max. (fo≦170MHz), 50mA max. (170MHz
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	50Ω to V_CC-2V
波形對稱	SYM	45~55% [at outputs cross point]
0電平電壓	V_OL	V_CC-1.81~V_CC-1.62V
1電平電壓	V_OH	V_CC-1.025~V_CC-0.88V
上升時間下降時間	tr, tf	0.5ns max. [20?80% Output, OutputN]
差分輸出電壓	V_OD1,V_OD2	-
差分輸出誤差	⊿V_OD	-
補償電壓	V_OS	-
補償電壓誤差	⊿V_OS	-
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo≦212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo≦212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo≦212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12)　(2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo≦212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz~20MHz]

    鹵化合物
    請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
    靜電
    過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
    在設計時
    機械振動的影響
    當SMD晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
    PCB設計指導
    (1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。

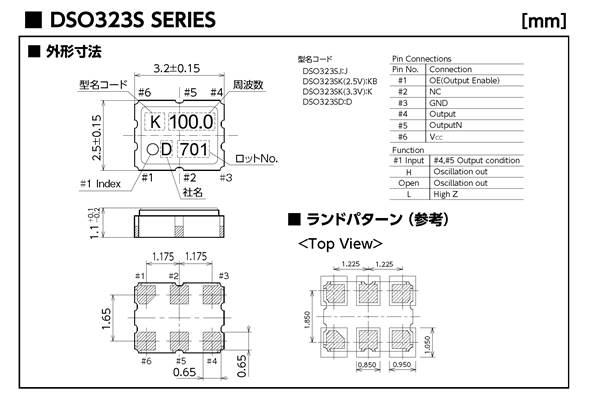

    (2) 在設計時請參考相應的推薦封裝。
    (3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
    (4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

質量政策
    KDS晶振集團將：不論何時何地盡可能的進行源頭污染預防。為環境目標指標的建立與評審提供框架。通過充分利用或回收等方法實現對自然資源的保持。
    KDS晶振,DSO323SK晶振,LV-PECL晶振,KDS晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動。在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求。
    KDS集團將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于預防環境和安全事故，保護公眾健康的同時，努力改進我們的操作。我公司將積極參與加強公眾環境、健康和安全意識的活動，提高公眾對普遍的環境、健康和安全問題的注意。
KDS晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司石英晶振,貼片晶振,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.
